多協議快充sink受電端取電芯片XSP16[2023-07-20]
USB PD3.1規范將原來的USB PD3.0內容歸到標準功率范圍（Standard Power Range，簡稱SPR）里面，最大功率保持100W（20V5A）不變，同時增加了擴展功率范圍（Extended Power Range，簡稱EPR），最大功率由100W擴展到240W（28V、36V、48V）。

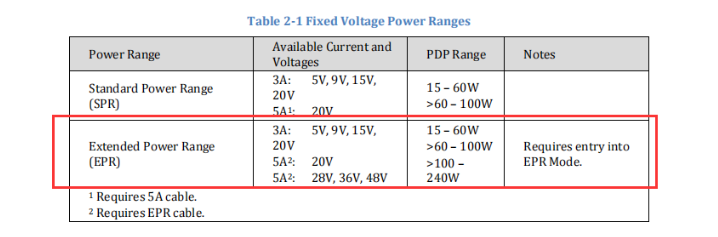

根據USB-IF協會的資料可以看到在擴展功率范圍EPR中，新增了28V、36V和48V三種固定電壓檔和三種可調電壓檔（Adjustable Voltage Supply，簡稱AVS）。
在USB PD3.1協議中，USB Type-C的數據線分為20V等級和50V等級的EPR線纜兩種規格。超過100W的功率輸出，不僅需要使用EPR（擴展功率）的5A線纜，而且還必須在Source，Sink和Cable之間通過EPR特定信息握手才能由SPR進入到EPR。

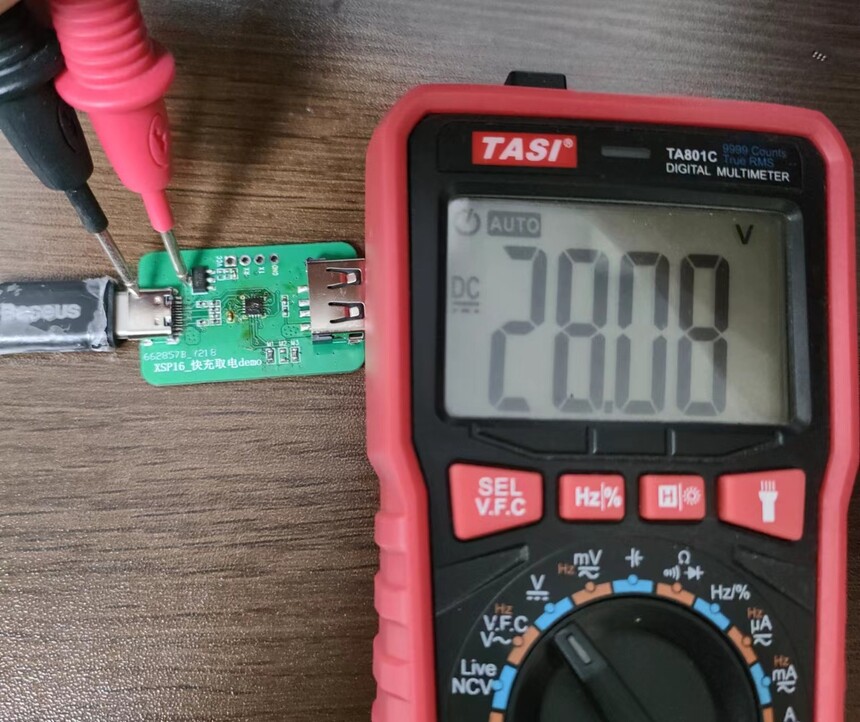

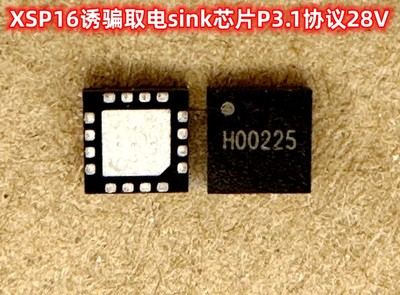

為了能從PD3.1協議的充電器取出28V電壓，使用的是匯銘達電子推出的XSP16取電芯片，可以支持最新的PD3.1協議，同時也支持PD3.0協議、QC協議、三星AFC協議、華為FCP協議等。支持取電的電壓也比較寬，5V、9V、12V、15V、20V、28V。
支持識別連接的是電腦還是充電器。一個Type-C接口可以實現讓設備既能連接電腦下載數據，也可以連接充電器獲取快充電壓，互不沖突，方便實用。
快充協議取電芯片XSP16從充電器中取出9V/12V等電壓后給后端的產品供電，也可以搭配電池充電芯片，實現大電流快充充電，縮短充電時間。
自動識別外接充電器的快充協議，例如PD3.1+PD+QC+AFC+FCP等，如果PD不成功，就切換到QC，后面的協議以此類推。
另外還支持電壓向下兼容模式，比如設置12V，如果充電器沒有12V，XSP16會自動獲取9V。

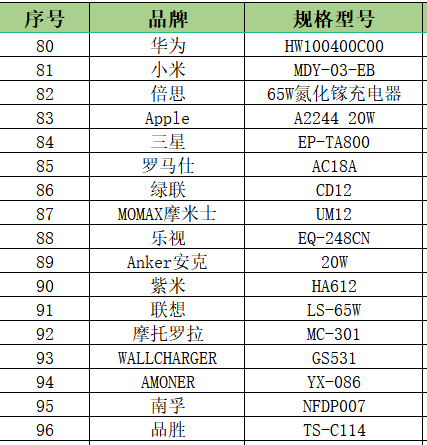

XSP16對市面上的充電器做快充取電兼容性測試，例如華為、小米、apple、三星、倍思、品勝、羅馬仕等等。
