1.概述

XSP08T 芯片搭配電池管理芯片可以給鋰電池提供最大 100W 的功率充電。

XSP08T需要搭配電池管理芯片一起使用，XSP08T 是Type-C受電端快充控制芯片，支持從充電器等電源上取電給產品供電。

芯片集成 PD2.0/3.0 快充協議、QC2.0/QC3.0 快充協議、華為快充協議、三星 AFC 協議等多種快充協

議

2.應用場景

小家電、筋膜槍、智能家居

吸塵器、卷發器、智能穿戴

藍牙音響、無人機等鋰電池產品

3. 特性

支持多種快充協議

提供外部關斷使能 EN 控制功能

支持電壓向下兼容和多協議切換功能

4.集成多種快充協議

集成 PD2.0/PD3.0 快充協議

集成華為 FCP 快充協議

集成 QC2.0/3.0 快充協議

集成三星 AFC 快充協議

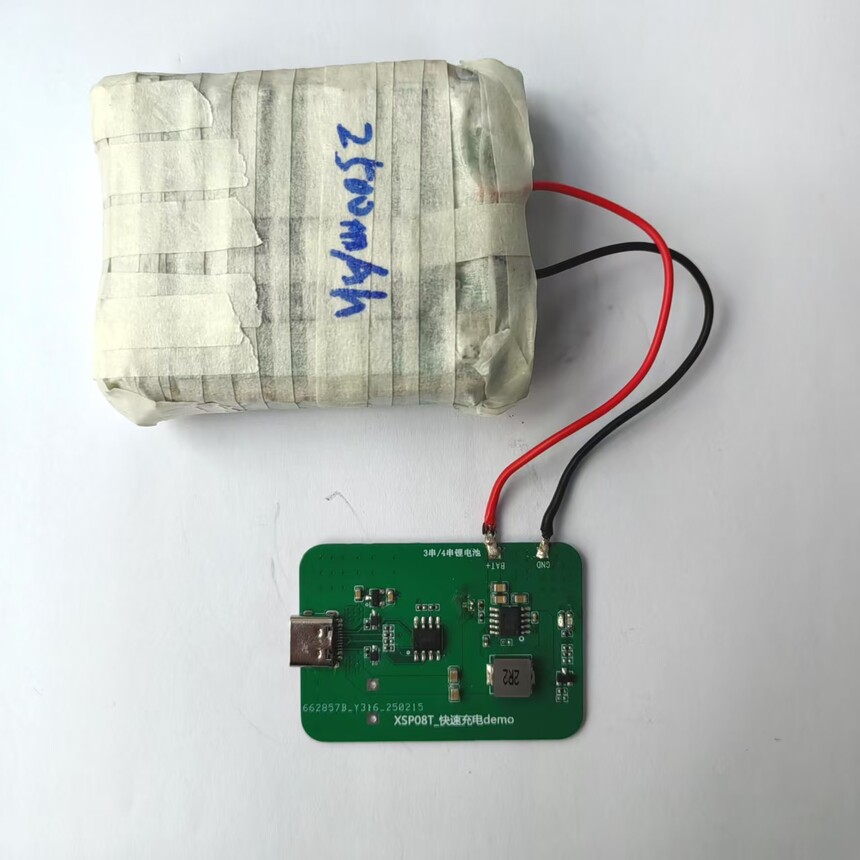

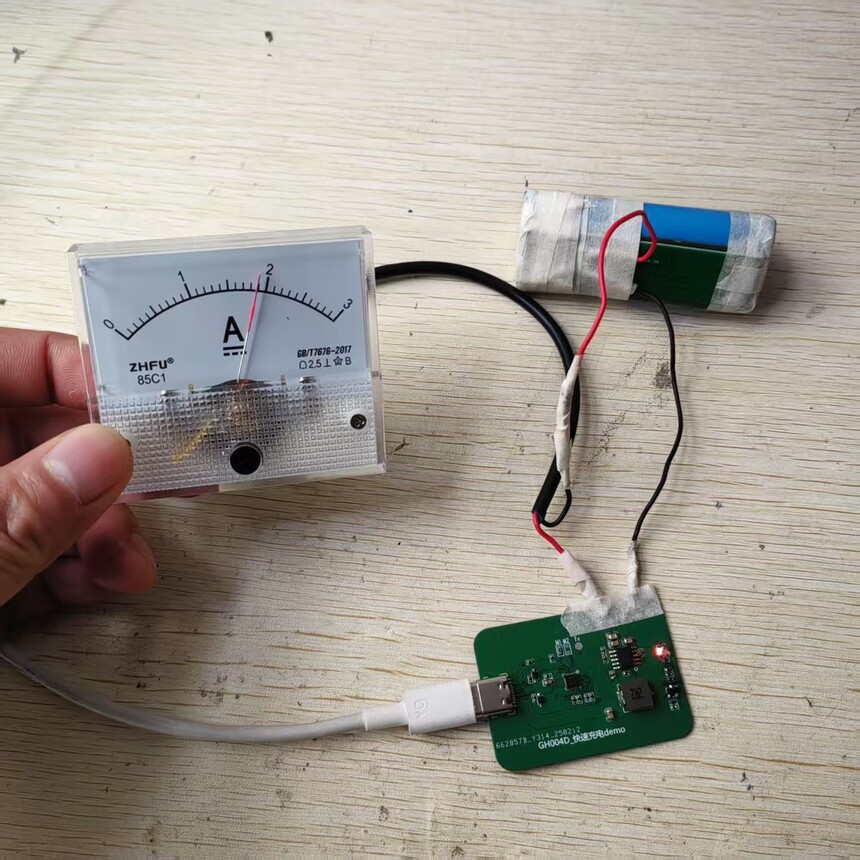

應用案例：

鋰電池3節串聯12.6V，2A快速充電，電池容量2500mAh，電池1小時充到80%電量，2 小時左右充滿100%電量。

測試參數

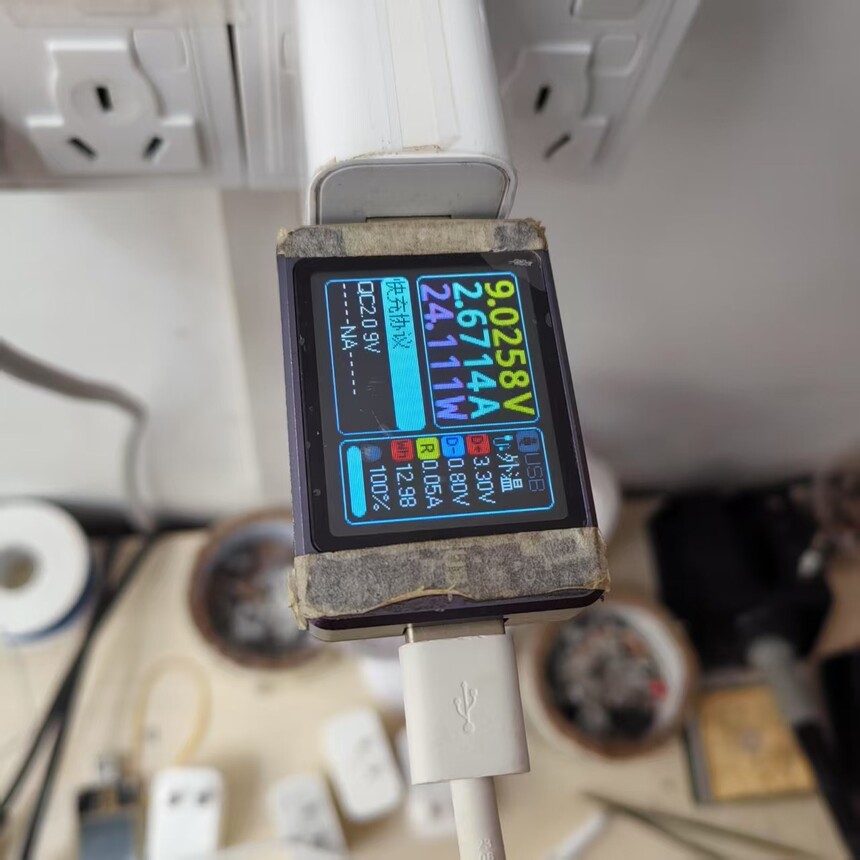

1、XSP08T 使用默認版本，獲取充電器9V/3A電壓檔位；

2、電池容量 2500mAh，3 節串聯 12.6V，充電電流 2A；

3、實際輸入最大功率 26W，充進電池最大功率 24W；

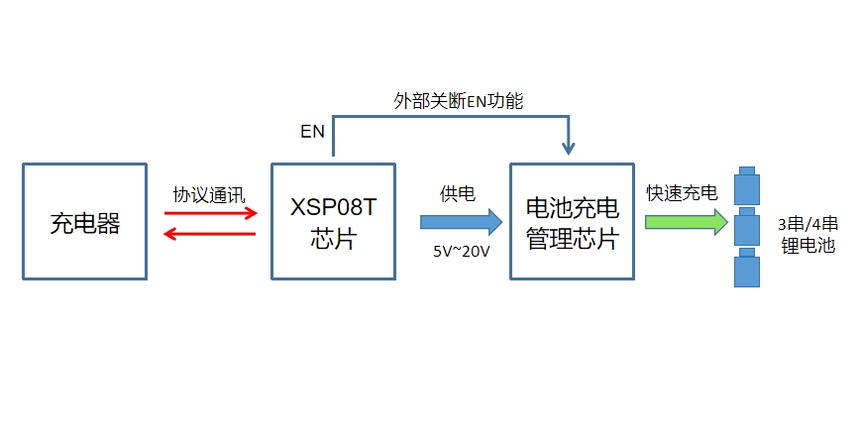

Type-C輸入端控制芯片XSP08T，可以與連接的充電器進行協議通訊，獲取充電器的快充功率，例如5V3A、9V3A、12V3A、15V3A、20V5A等，

芯片還可以控制后端的電池管理芯片，對電池進行快速充電。

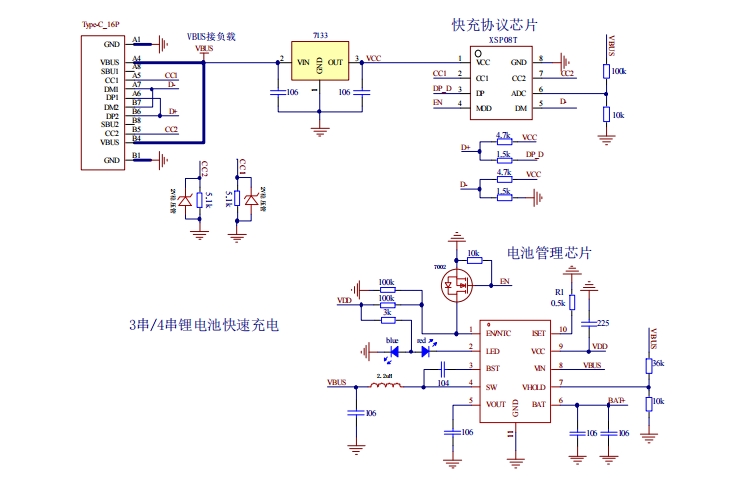

電路原理圖

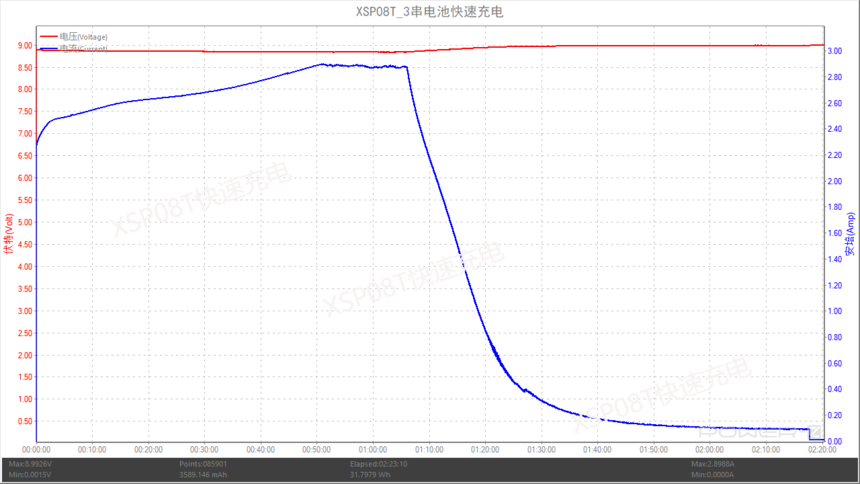

充電曲線圖

電池1小時充到80%電量，2小時16分鐘充滿100%。
