1.概述

XSP01E 支持從充電器/充電寶等電源上取電給產品供電，XSP01E 芯片集成 USB Power DeliveryPD2.0/3.0 快充協議、QC2.0/QC3.0 快充協議、華為快充協議、三星 AFC 協議等多種快充協議的 USBType-C 受電端取電芯片，產品使用 XSP01E 芯片可無需再配充電器，功率最大支持 100W。

2.應用

小家電、筋膜槍、智能家居

吸塵器、卷發器、智能穿戴

藍牙音響、無人機等

3. 特性

支持多種快充協議

可通過電阻選擇電壓檔位

支持電壓向下兼容和多協議切換功能

支持和電池管理組合，實現快速充電

4.集成多種快充協議

集成PD2.0/PD3.0快充協議

集成QC2.0/3.0快充協議

集成華為FCP快充協議

集成三星AFC快充協議

自動檢測并切換CC1/CC2信號通訊

5.支持電壓檔位

PD協議:5V、9V、12V、15V、20V

QC協議:5V、9V、12V、20V

三星AFC協議:5V、9V

華為協議:5V、9V、12V

6.支持電壓向下兼容

無論連接的是 C 口充電器或是 A 口充電器都支持電壓檔位向下兼容功能（例如：設定 12V 模式，優先獲取 12V，若連接的充電器沒有 12V 最大是 9V，則自動獲取充電器的 9V 檔位），獲取快充協議順序（PD→QC→AFC→FCP）。

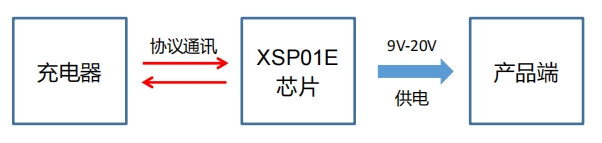

7.工作簡圖

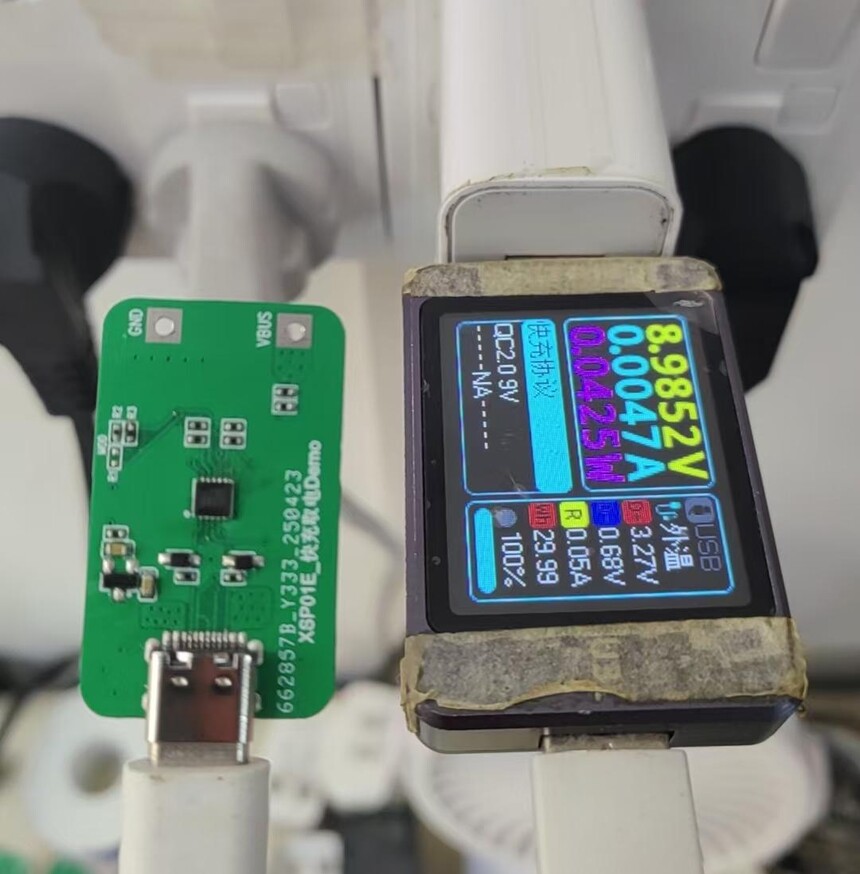

8.Demo測試獲取充電器9V快充

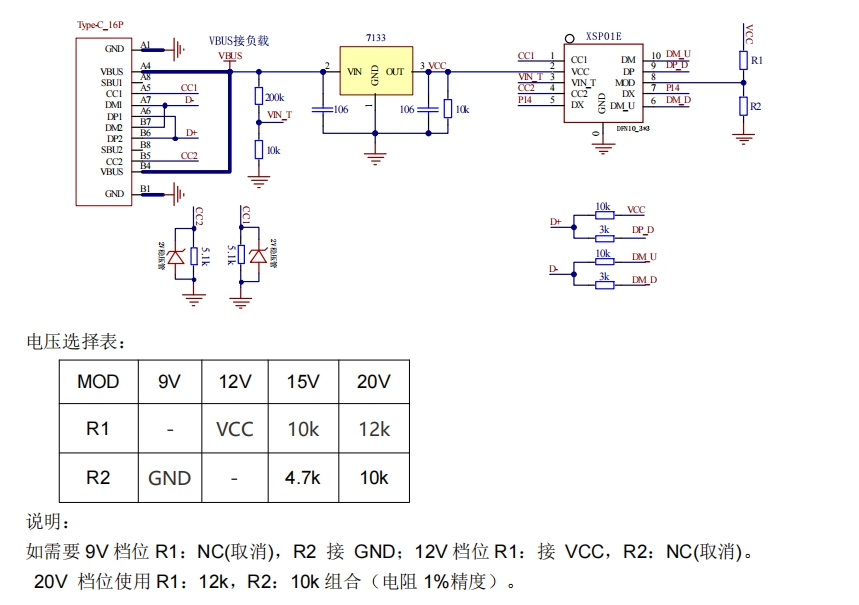

9.參考設計
