1.概述

XSP04D可通過UART串口發送電壓/電流信息，可供外部芯片讀取。芯片集成USB Power Delivery PD2.0/3.0快充協議、QC2.0/3.0協議、華為快充協議、三星AFC協議，并且支持BC1.2協議多功能受電端sink取電芯片。自動識別連接的是電腦或是充電器，支持與其它MCU共用D+D-網絡和電腦傳輸數據，XSP04D可以與充電管理芯片組合，支持大電流、大功率快速充電。

2.應用

小家電、筋膜槍、吸塵器

智能家居、藍牙音響、無人機等

3.特性

UART 串口發送電壓、電流信息

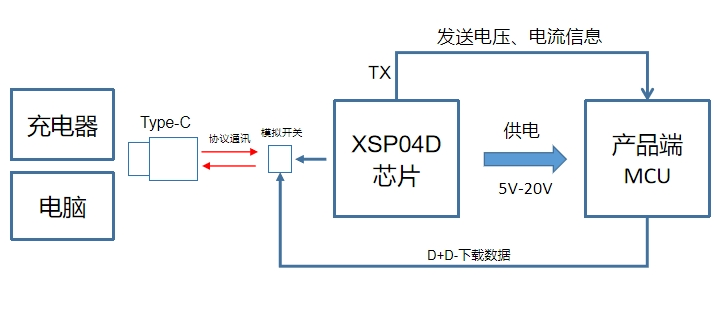

共用一個 Type-C 可取電，也可以下載數據

寬電壓輸入：3.3V~30V，提供 3.3V@10mA 輸出

支持 I/O 動態切換電壓檔位

4.集成多種快充協議

集成PD2.0/PD3.0快充協議

集成QC2.0/3.0快充協議

集成華為快充協議

集成FCP快充協議

集成三星AFC快充協議

支持BC1.2協議

自動檢測并切換CC1/CC2信號通訊

5.支持動態切換電壓檔位

PD 協議：5V、9V、12V、15V、20V

PPS 協議：5V-20V

QC 協議：5V、9V、12V、20V

三星 AFC 協議：5V、9V

FCP 協議：5V、9V、12V

6.采用QFN20_3*3封裝

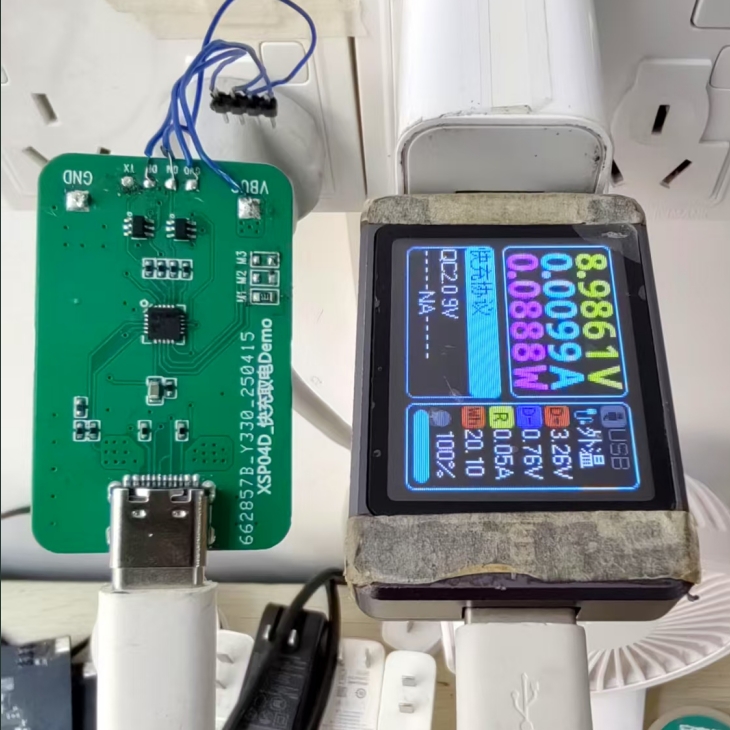

連接充電器，獲取充電器的快充9V。

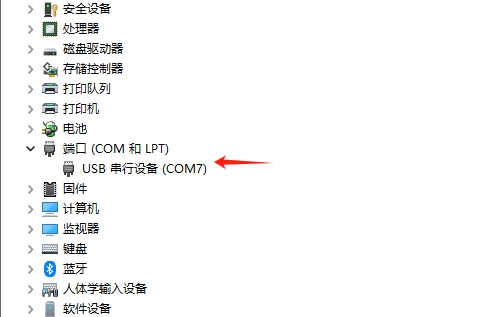

連接電腦，使用主板演示電腦識別USB端口，電腦識別到主板的USB設備成功。

串口發送功率消息功能。

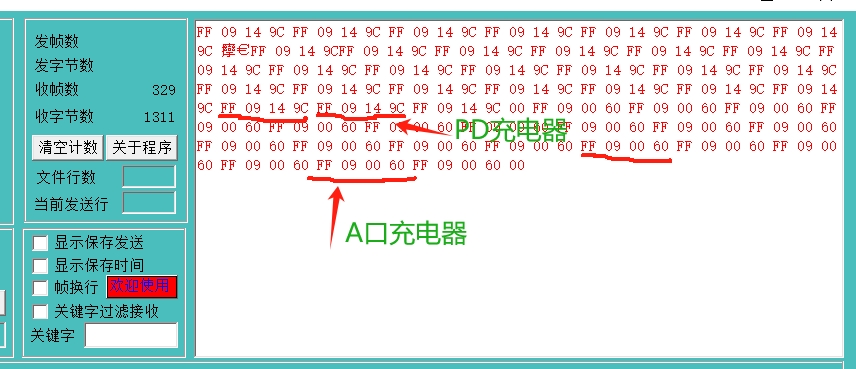

主板MCU的串口Rx連接XSP04D的Tx接口，Type-C連接充電器后，會把連接的充電器電壓和電流大小，通過串口發送出來，主板MCU讀取到功率消息后，就可以調整自身的負載大小，防止充電器過載復位。
